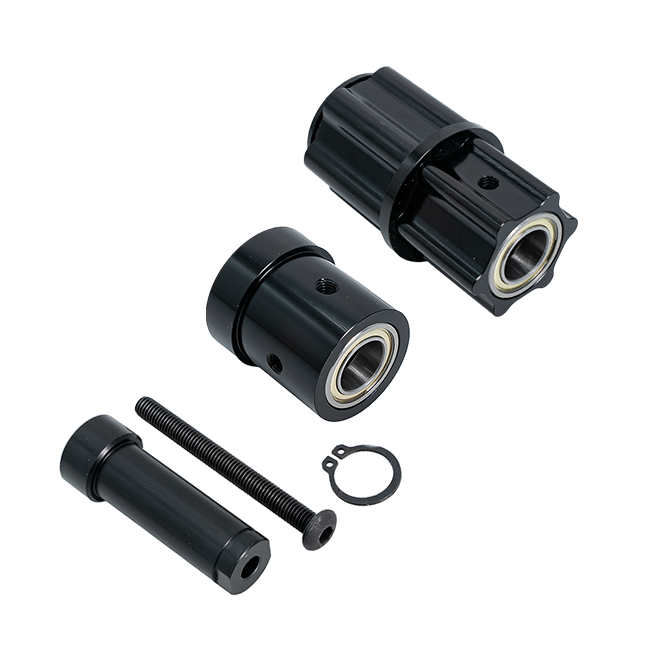

    Our Stub Roller System provides a highly modular platform for teams to create a variety of rollers. Constructed from high-strength aluminum, this system delivers a lightweight yet robust solution for your robot. The stub design allows for easy roller installation and removal by using the stub wrench and the included mounting bolt. We offer pulley end hubs, SplineXL end hubs, and regular end hubs, enabling you to utilize belts and gears for powered rollers, or configure them as idler rollers as needed.

    Access User Guide, Kit Contents & More!

    $19.99
    P/N Description Material CAD Onshape Drawings Weight
    WCP-1741 1-3/4" L x 1/2" OD Stub Shaft (Aluminum, 1/4" Bore) (2-Pack) 7075-T6 Aluminum STEP Link PDF 0.052 lbs
    WCP-1742 2-1/4" L x 1/2" OD Stub Shaft (Aluminum, 1/4" Bore) (2-Pack) 7075-T6 Aluminum STEP Link PDF 0.065 lbs
    WCP-1743 2-3/4" L x 1/2" OD Stub Shaft (Aluminum, 1/4" Bore) (2-Pack) 7075-T6 Aluminum STEP Link PDF 0.075 lbs

    WCP-1745 SplineXL ID Aluminum Stub Roller Hub 6061-T6 Aluminum STEP Link PDF 0.122 lbs
    WCP-1746 1-1/8" OD Aluminum Stub Roller Hub 6061-T6 Aluminum STEP Link PDF 0.118 lbs
    WCP-1751 SplineXL OD w/ SplineXL ID Aluminum Stub Roller Hub 6061-T6 Aluminum STEP Link PDF 0.185 lbs
    WCP-1752 1-1/8" OD to SplineXL OD Aluminum Stub Roller Hub 6061-T6 Aluminum STEP Link PDF 0.188 lbs

    WCP-1747 20t Pulley w/ SplineXL ID Aluminum Stub Roller Hub (5mm HTD)                        6061-T6 Aluminum STEP Link PDF 0.133 lbs
    WCP-1748 20t Pulley w/ 1-1/8" OD Aluminum Stub Roller Hub (5mm HTD) 6061-T6 Aluminum STEP Link PDF 0.139 lbs

    WCP-1744 Stub Shaft Wrench (7/16" ID, .090" Thick) Steel STEP Link PDF 0.142 lbs
